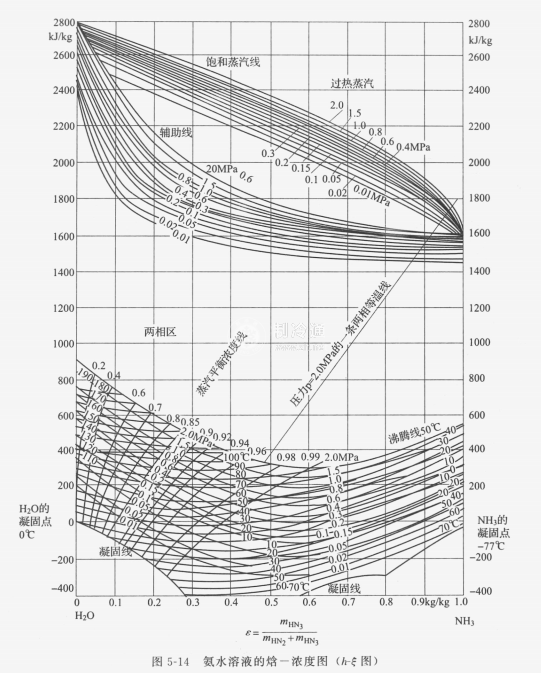

制冷系統中氨水溶液的焓-濃度圖見圖5-14。圖的下半部為液態區，有三組曲線。第一組為等壓飽和液線，即在不同壓力下的液體飽和線，在圖中為向下凹曲較多的曲線;第二組為不同溫度下等溫液體線，在圖中為向下凹曲、但較平坦的曲線;第三組為蒸汽平衡濃度線，即等蒸汽濃度線。在等壓飽和液線上的每一個點表示一個飽和液體的狀態，在等壓飽和液線以下為此壓力下的過冷液體，在等壓飽和液線以上為此壓力下的濕飽和蒸汽。

圖的上半部為氣態區，有兩組曲線。第一組為等壓飽和氣線，即在不同壓力下的氣體飽和線，在圖中為向上凸的曲線。因氣相等溫線太多，所以圖中沒有氣相等溫線，只給出一組平衡輔助線，圖中為向下凹的曲線。已知飽和液體狀態時，利用輔助線可以方便的求出飽和蒸汽的狀態，具體的方法為:

①根據飽和液體的壓力、溫度和濃度在等壓飽和液線上找出飽和液體所對應的點，并以此點作為三角形的一個銳角頂點;

②向上作垂線，與氣態區輔助線有交點，以此點為三角形的直角頂點;

③向右作水平線，與等壓飽和氣線的交點即飽和蒸汽的狀態點，并以此點作為三角形的另一個銳角頂點;

等壓飽和氣線與等壓飽和液線之間為濕蒸汽區，在此區域內每一點均可表示出濕蒸汽在平均狀態下的焙值和濃度，溶液的溫度、液體和蒸汽的焓值和濃度由等壓飽和氣線與等壓飽和液線給出，此時需用直角三角形試湊法試湊。

如已知某濕蒸汽的壓力和狀態點d，利用直角三角形試湊，使點d位于直角三角形的斜邊上，使直角三角形的直角頂點位于氣態區輔助線上，直角三角形兩個銳角頂點分別位于等壓飽和氣線與等壓飽和液線上，此時該三角形的斜邊，為濕蒸汽區的一條等溫線，兩個銳角頂點分別對應于飽和蒸汽與飽和液體的狀態。
