小型冷藏庫制冷系統充注制冷劑通常利用三通閥截止閥從低壓側和高壓側分別充注氣態和液態制冷劑。

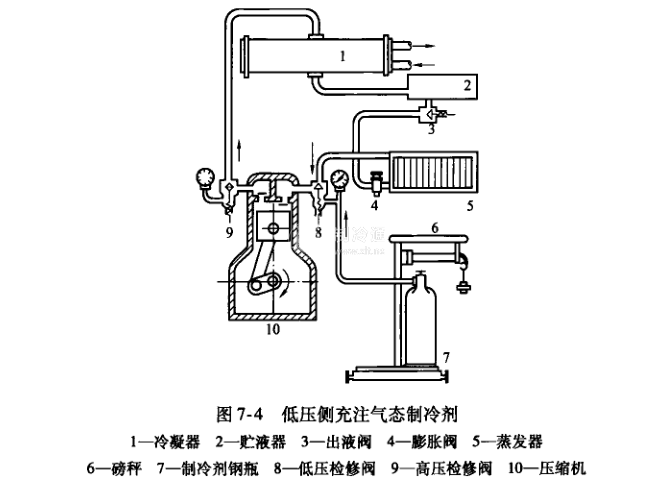

從低壓側充注氣態制冷劑的方法如圖7-4所示。

    操作時，先將低壓三通閥截止閥逆時針方向旋至端點，再將氟瓶的加氟管接于低壓三通閥截止閥的旁通絲座上，將氟瓶置于磅秤上并記錄重量。然后打開制冷劑瓶的瓶閥，將三通截止閥的旁通絲座的接頭稍微松開，用制冷劑氣體將加氟管內的空氣趕出，在聽到接頭處有“嘶、嘶”的氣流聲時立即將其鎖緊。然后開啟高壓三通閥截止閥，起動冷卻水系統向冷凝器中供應冷卻水或起動風冷式冷凝器的風機運行，再起動壓縮機運行之后，按順時針方向旋轉低壓三通截止閥桿1一2圈，氣態制冷劑即注入制冷系統。當注入量達到規定的重量后，立即關閉氟瓶截止閥，將低壓三通閥截止閥按逆時針方向旋至端點，關閉制冷劑瓶的瓶閥，拆下加氟管，加氟工作結束。

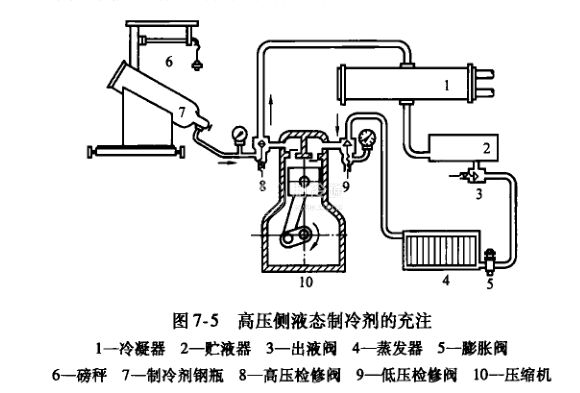

從高壓側充注液態制冷劑的方法如圖7-5所示

    操作時，要先將制冷劑瓶放置在高于制冷系統貯液器的位置上，以保持氟瓶與系統之間的液位差。充注R22前，應先將系統的高壓三通閥截止閥按逆時針方向旋至端點，卸下旁通絲座絲堵，用銅管將氟瓶連接于旁通絲座上。連接銅管應有一定的松弛度，以防影響稱重時的準確度。然后，開啟氟瓶瓶閥，將旁通絲座的連接鎖母稍微松開，用液體制冷劑將管內的空氣趕出。當看到接口處有白色制冷劑煙霧噴出時，應立即鎖緊鎖母，記錄磅秤指示的重量。之后，按順時針方向?qū)⒏邏喝ㄩy截止閥調至三通狀態，液態制冷劑在壓差作用下，即可注入系統。當注入量達到規定的充注量時，立即關閉氟瓶瓶閥，并用熱毛巾對連接銅管加熱，以使制冷劑全部進人系統。充注結束后，要將高壓三通閥截止閥按逆時針方向旋至端點，拆下氟瓶連接管，安裝好絲堵。要特別注意的是，利用液態充注法充注時絕對不不允許起動壓縮機。以防止壓縮機發生“液擊”故障。
