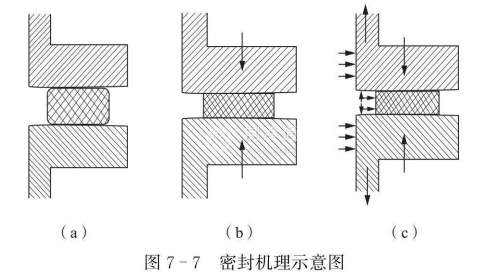

壓力容器法蘭連接具體密封過程如圖7一7所示。

圖7一7(a)為尚未預緊的工況。將上下法蘭壓緊而和密封墊片的接觸處的微觀尺寸放大，可以看到它們的表面都是凹凸不平的，這些凹凸不平處就是流體泄漏的通道。

圖7一7(b)為預密封的工況。預緊時，當墊片單位面積上所受的壓緊力大到某一值時，墊片被壓實。壓緊面上凹凸不平的微隙被填滿.阻止介質泄漏形成了初始密封條件。為達到初始密封而必須施加在墊片上的壓應力稱為預緊密封比壓，用Y表示，單位為MPa。

圖7一7(c)為工作密封工況。工作時，由于介質壓力作用，在管子及法蘭上產生軸向力，使得螺栓被拉伸，法蘭壓緊面沿著彼此分離的方向移動，墊片的壓縮量減少，預緊密封比壓下降。如果墊片具有足夠的回彈能力，使得壓縮變形的恢復能補償螺栓的伸長和壓緊面的分離，使密封比壓不小于工作密封比壓，法蘭壓緊面之間仍能保持良好的密封狀態。工作密封比壓即為保證工作時緊密性而必須施加在墊片上的壓應力，通常用介質計算壓Pc的m倍mPc表示，單位為MPa。m稱為墊片系數，量綱為1。

如果墊片的回彈能力不足，密封比壓下降到工作密封比壓以下，甚至密封處重新出現縫隙，則密封失效。

由此可見，保證法蘭連接緊密不漏有兩個條件:①必須在預緊時.使螺栓力在壓緊面與墊片之間建立起不低于y值的比壓力;②當工作時，螺栓力應能夠抵抗內壓的作用.并且在墊片表而上維持高于mPc值的比壓力。
