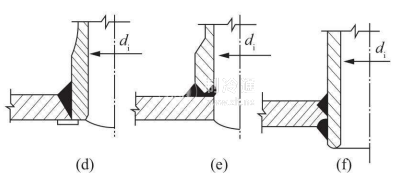

接管補強如圖7一14(d)-(f)所示，即在開孔處焊上一段加厚的短管，這種結(jié)構(gòu)的特點是接管的加厚部分正處于最大應力區(qū)域內(nèi)，故能有效地降低應力集中系數(shù)。

接管在殼體上的放置方式可分為平置式[圖7一14(e)]、平齊插入式[圖7一14(d)〕和內(nèi)伸插入式「圖7一14(f)]。試驗結(jié)果表明，完全焊透的內(nèi)伸插入式結(jié)構(gòu)最佳。未焊透的內(nèi)伸插入式疲勞壽命雖然較完全焊透短，但制造方便且壽命比平齊插入管要長。這兩種類型的接管在國外原子能壓力容器上均已采用，焊接質(zhì)量高以及轉(zhuǎn)角焊縫經(jīng)過打磨圓滑，抗疲勞效果更好。試驗還發(fā)現(xiàn)，焊縫經(jīng)磨削的平齊插入式接管，疲勞裂紋起于接管內(nèi)壁下角;內(nèi)伸插入式接管則起于接管內(nèi)壁與殼體交接面處的中部?；蛟诮呛缚p與母材的邊界上。如條件許可，采用插入接管的形式補強效果較為有利。

接管補強的結(jié)構(gòu)簡單，焊縫少，焊接質(zhì)量容易檢驗，無補強圈缺點，所以目前已廣泛采用。特別是對于高強度低合金鋼，比一般低碳鋼有較高的缺口敏感性，一般都采用加強管補強。當用于重要制冷設(shè)備時，焊縫應保證全焊透，在保證質(zhì)量的前提下，這種形式的補強效果接近于整鍛件補強。HG/T 21630((補強管》可供設(shè)計選用。
