C類焊接接頭

球冠形封頭、平蓋、管板與圓筒非對接連接的接頭，法蘭與殼體或接管連接的接頭，內封頭與圓筒的搭接接頭，以及多層包扎容器層板層縱向接頭，均屬于C類焊接接頭，但依規定為A,B類的焊接接頭除外。

C類焊接接頭的焊接結構特點:

(1)要求全焊透的C類接頭，雙面焊時背面必須清根;單面焊時，根部應采用氫弧焊打底工藝或背面加墊方式。

(2)為減小角焊縫焊趾部位的應力集中，角焊縫表面可按要求加工成圓角，做到焊縫與母材圓滑過渡。

(3)角焊縫焊角高度，在圖樣無規定時，取焊件中較薄者的厚度。

D類焊接接頭

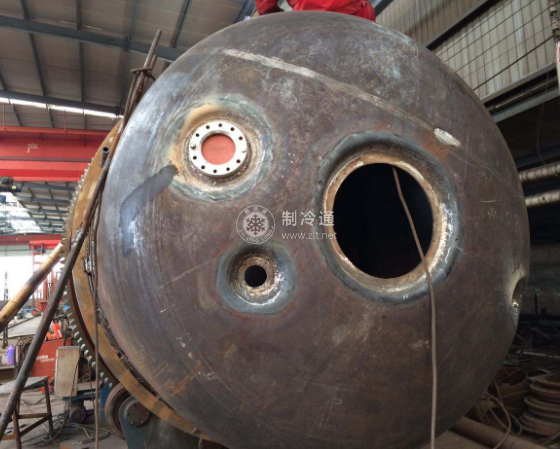

接管(包括人孔圓筒)、凸緣、補強圈等與殼體連接的接頭，均屬D類焊接接頭，但規定為A、B、C類的焊接接頭除外。

在壓力容器結構中，D類焊接接頭的受力條件要比A,B類接頭復雜得多。殼體上的接管開孔，不但會造成殼體強度的削弱，而且在開孔邊緣還會引起相當高的應力集中，且開孔直徑越大，這種不利影響就越嚴重，特別對于承受交變載荷的壓力容器、厚壁壓力容器、低溫壓力容器以及高強度鋼制壓力容器，這種影響更為突出。

D類焊接接頭的焊接要求如下:

(1)對于截面全焊透的D類T形接頭和角接接頭，應從焊接工藝方面提出要求，以保證接頭全焊透，如采用氯弧焊打底或從背面用碳弧氣刮清焊接部位。

(2) D類接頭的焊腳尺寸:在圖樣無規定時，取焊件中較薄者的厚度。補強圈的焊腳:當補強圈的厚度不小于8mm時，其焊腳等于補強圈厚度的70%，且不小于8mm。

(3) D類接頭焊縫應與母材呈圓滑過渡，以避免應力集中。

E類焊接接頭

613150. 1-2011中規定，非受壓元件與受壓元件的連接接頭為E類焊接接頭。E類焊接頭一般應采取連續焊，根據具體情況可采用角焊縫、部分焊透、全焊透等結構形式。
