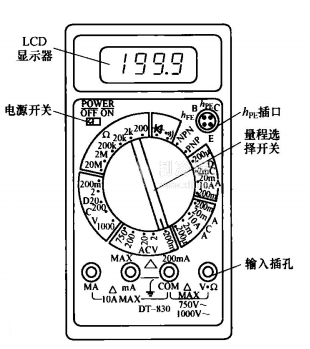

數字萬用表的面板如圖1一24所示。

用數字顯示測量電參量數值的萬用表叫做數字萬用表。它能對多種電參量進行直接測量并把測量結果用數字形式顯示，與指針式萬用表相比，其各項性能指標有大幅度提高。

數字萬用表種類很多，便攜式數字萬用表有DT-830, DT-890型等，每一種又有若干序號。

以DT830型(見圖1一24)為例，前面板裝有數字液晶顯示器、電源開關、量程選擇開關、三極管放大倍數測量口、輸入插孔等。

1)電源開關。在字母“POWER”下邊有“OFF"(關)和"ON"(開)，把電源開關撥至“ON"，接通電源，顯示屏顯示數字，使用結束，把開關撥到“OFF"。

2)顯示屏(LCD),最大顯示1999或-1999，有自動調零和自動顯示極性功能。

3)量程轉換開關。為6刀28擲，可同時完成測試功能和量程選擇。開關周圍用不同的顏色和分界線標出各種不同測量種類和量限。

4)輸入插口。有“10A", "mA", "COM", "V·Ω”四個孔。面板插口附近還有“10AMAX"(或“MAX200mA")和" MAX750V~1000v-”標記，前者表示在對應的插口間所測量的電流值不能超過10A或200mA，后者表示測交流電壓不能超過750V,測量直流電壓不能超過1000V。

5) hFE插孔。采用四芯插座，為測試晶體三極管的專用插口。測試時，將三極管的三只管腳相應插入，顯示屏即可顯示出放大系數β。
