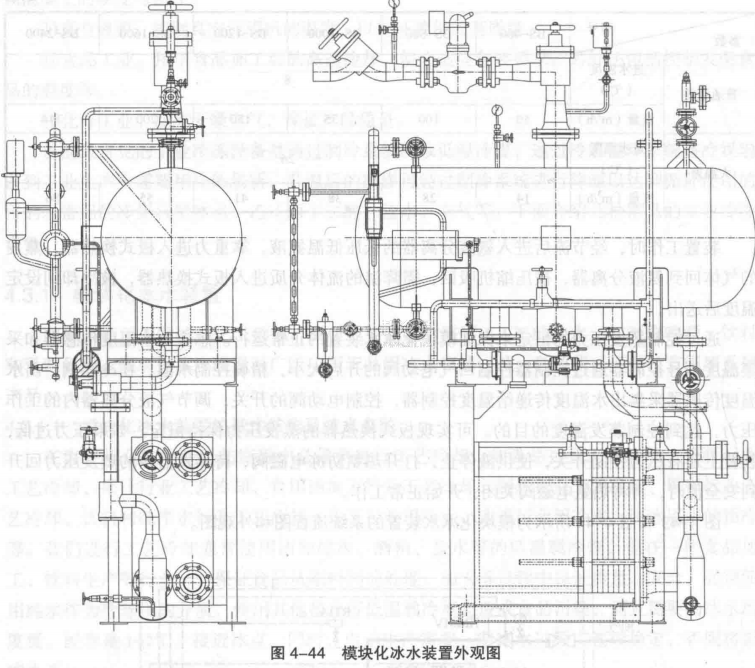

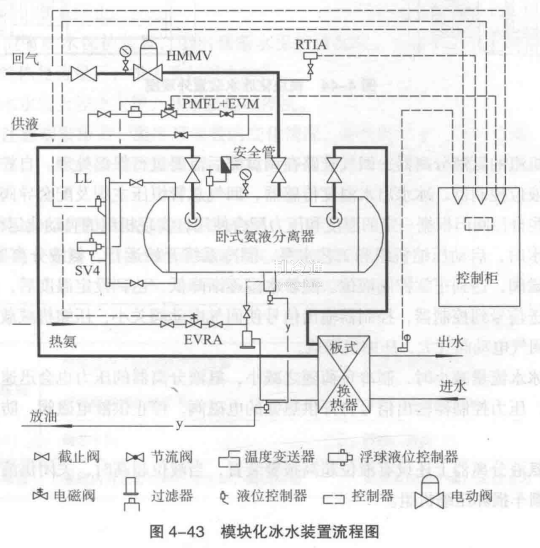

圖4-43和圖4-44所示為模塊化冰水裝置的系統流程圖和外觀圖。其中，機組的氨液分離器、回氣管路在調試完后需要進行保溫處理。自控元件部分有供液電磁閥、液位控制器、冰水出水溫度傳感器、回氣總管恒壓主閥及配套導閥、熱氨防凍電磁閥等，這些自控閥門根據一定的溫度和壓力配合使用，實現機組的自動化運行。

制取冰水時，啟動壓縮機組和工藝水泵，制冷系統開始運行。氨液分離器液位過低時，開啟供液電磁閥，達到正?？刂埔何?。隨著水溫逐漸降低，達到設定溫度后，出水管上的溫度傳感器發送信號到控制器，控制器輸出信號使回氣電動閥關小，壓縮機減載。反之，冰水溫度升高則回氣電動閥開大，壓縮機增載。

當工藝冰水流量減小時，制冷負荷隨之減小，氨液分離器的壓力也會迅速減小。當達到設定壓力時，壓力控制器輸出信號打開供熱氨的電磁閥，停止供液電磁閥，防止板式換熱器發生凍結。

另外，氨液分離器上還設有液位超高報警裝置，當液位超高時，關閉供液電磁閥，聲光報警，防止潮車損壞壓縮機組。
