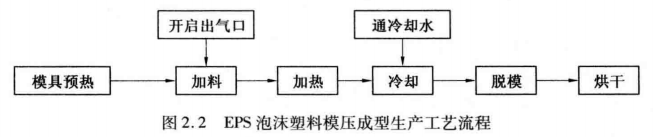

EPS保溫泡沫塑料模壓發(fā)泡工藝為:預(yù)熱、合模、加料、加熱、冷卻、脫模。加熱蒸汽通過氣室(模板)進(jìn)入模腔，使模腔內(nèi)的發(fā)泡珠粒膨脹黏結(jié)為一體，然后進(jìn)行冷卻，脫模取出制品。這種生產(chǎn)方法操作方便，生產(chǎn)周期短，批量大，泡沫塑料制品質(zhì)量好。EPS泡沫塑料模壓成型生產(chǎn)工藝流程如圖2.2所示。

EPS泡沫塑料板材模壓成型時(shí)的操作技術(shù)參數(shù)如下:

加熱蒸汽壓力為0. 1 MPa;加熱時(shí)間為35~40s;流水冷卻時(shí)間為420 ~480s。制品密度為0.02~0.025g/cm3。模壓成型時(shí)，使用的蒸汽壓最好偏高些，約為294 kPa(溫度為110~135℃)，如果壓力不足，會造成制品表面和中心層的密度不一致的缺陷。
