滴水槽部位

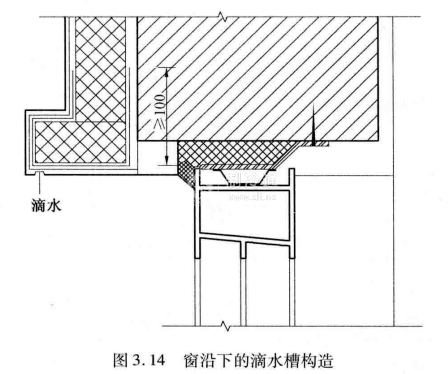

在建筑物垂直外墻面和水平面的過渡區域，例如外墻與窗沿的過渡區域，應該設置滴水槽，以防止水沿窗沿流動。國內的外保溫工程一般采用如圖3.14所示的滴水槽構造，但是當風力較大的時候不能起到較好的滴水作用，甚至?xí)鸬揭淖饔谩?/span>

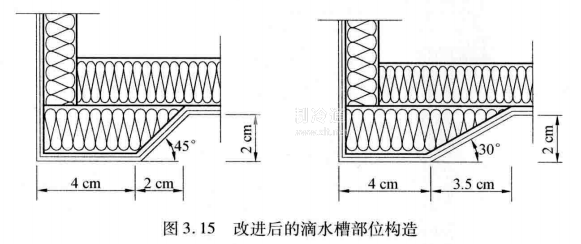

為了避免現有滴水槽存在的不足，可以將現有滴水槽改進為如圖3.15所示的滴水槽構造，這種滴水槽即使在降雨量非常大的情況下，也能起到很好的滴水效果。

空調孔部位細部構造

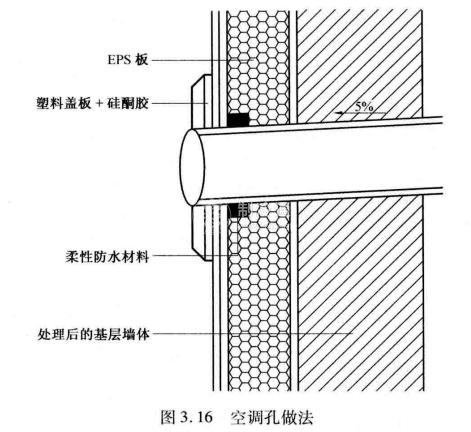

外墻空調孔的處理是一個非常棘手的問題，在許多外保溫工程中，空調孔隨意穿墻而出，不僅降低了建筑的美觀性，而且該部位非常容易引起滲漏?？照{(diào)孔部位細部構造可參考圖3.16的做法。

女兒墻部位細部構造

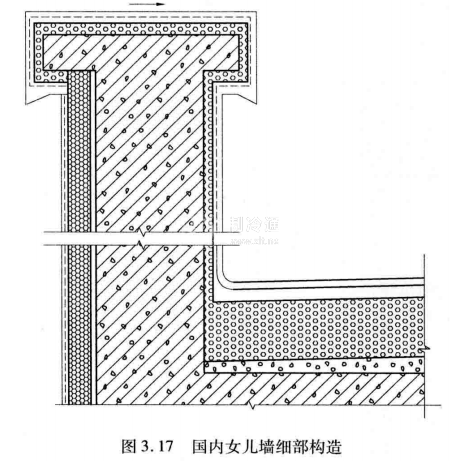

女兒墻部位要做到外保溫的全方位包覆，同時女兒墻部位也應重視防水的處理，目前國內女兒墻細部構造一般如圖3.17所示。

外墻固定件的構造做法

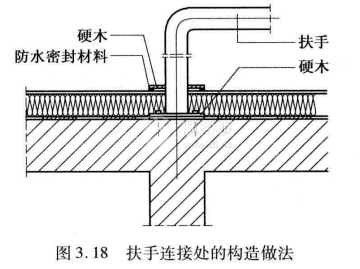

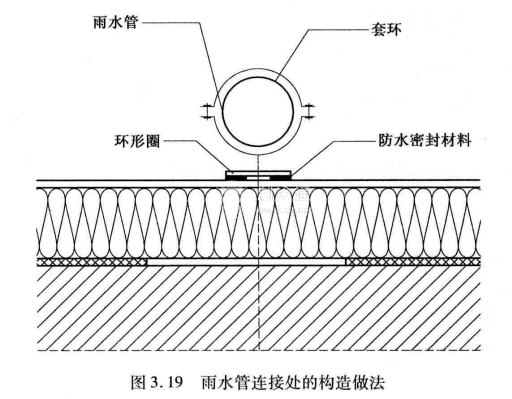

外墻表面通常需要固定一些相應的建筑構件，如扶手、雨水管(可加，但目前用于戶外排水管較少)、空調支架(板)等，這些部位應采取措施實現隔熱連接，同時也應采取相應的防水措施。扶手連接處的構造做法如圖3. 18所示。雨水管連接處的構造做法如圖3.19所示。
