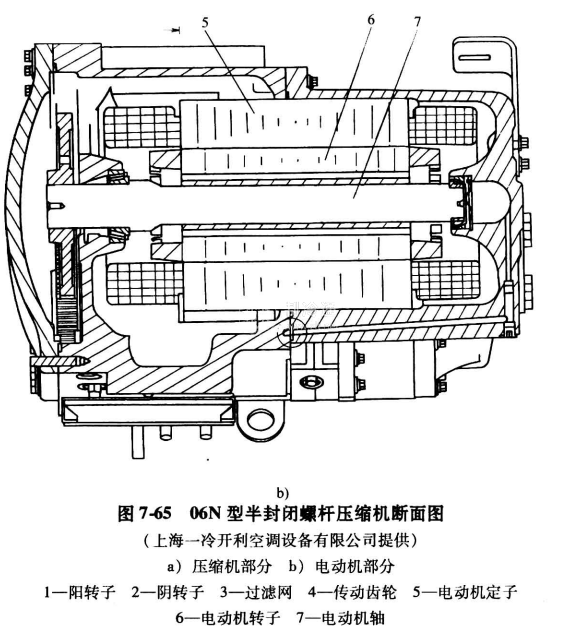

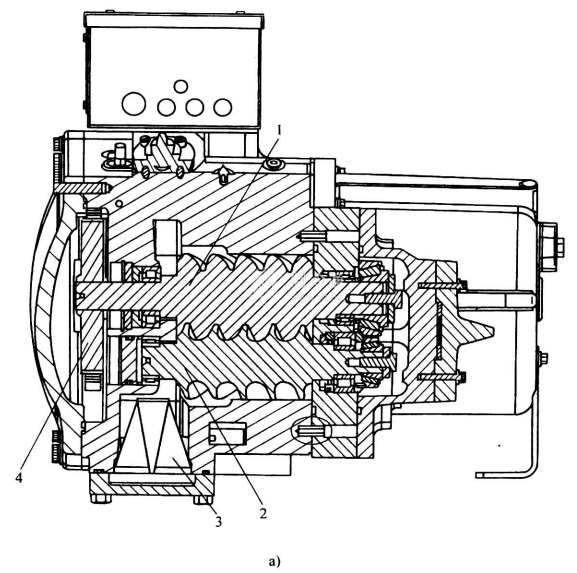

螺桿壓縮機具有體積小,重最輕,系統簡化,部件少,噪聲低,性能可靠等優點,在封閉式螺桿機中得到充分體現。為此,近幾年來封閉式螺桿壓縮機發展異常迅速。06N型半封閉螺桿壓縮機為其中的一種,圖7-65示出該壓縮機的結構。
06N型半封閉式螺桿壓縮機是專為R134a設計,5+6齒;轉子直徑φ104mm。它通過采用航空精密技術加工的斜齒輪進行傳動,改變傳動比和電動機規格共有5個品種(30kW, 37kW, 45kW, 53kW和60kW);壓縮機采用中間抽氣冷卻電動機,不但能保證電動機溫度接近理想狀態,而且比吸入氣體冷卻方式提高COP約1%;吸入接管法蘭位于壓縮機下部,直接與滿液式蒸發器相連,減少吸入壓力損失;采用不同工作條件下的最佳內容積比,以保證效率高,噪聲低和壽命長。同時,采用穩定性好、簡單且無內部損失的數個容量調節活塞。
以上措施使30HXC系列水冷機組的COP=4.42~4.64,與老機組相比約提高17%~24%。在潤滑系統上仍用差壓供油方式,但在起動時,先用預潤滑油泵供油,以保證不損傷高精度轉子和滾動軸承。隨著排氣壓力和溫度的不同,適時調整過熱度,使油黏度始終處于較佳狀態。由內裝式可不拆卸更換的過濾器保證油的可靠潤滑,使工作壽命得到保證。兩級消聲措施大幅度降低氣流脈動噪聲,第一級與壓縮機構成一體,第二級為外部消聲器,內填高效吸聲新材料以抑制殘余氣流脈動,將在可聽見聲音頻率內的聲能轉換為熱量,而不產生壓力損失。

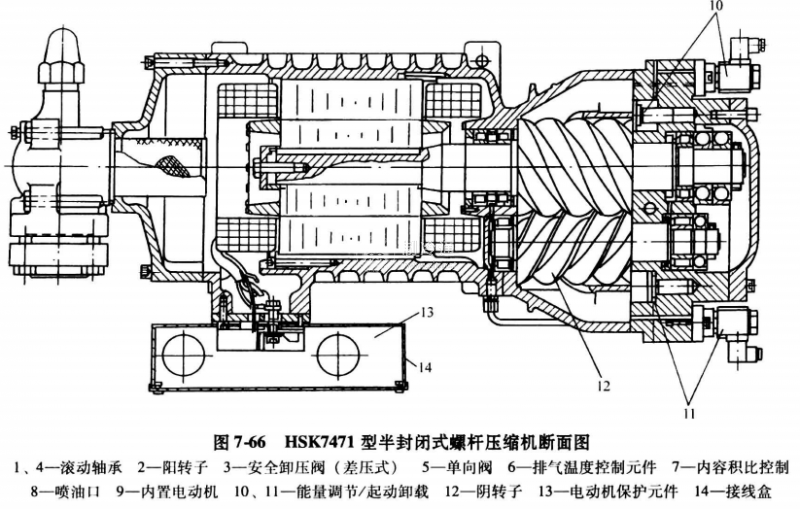

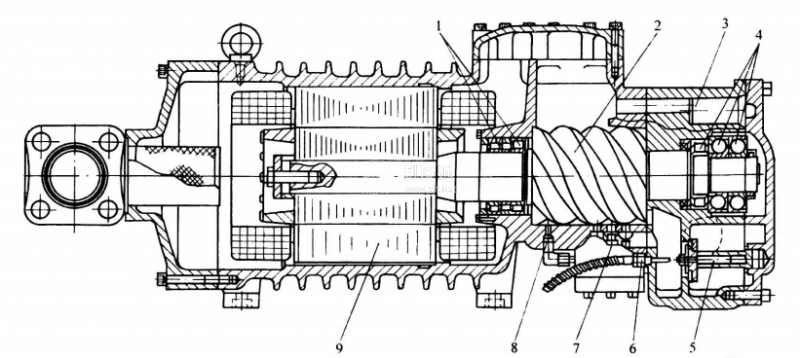

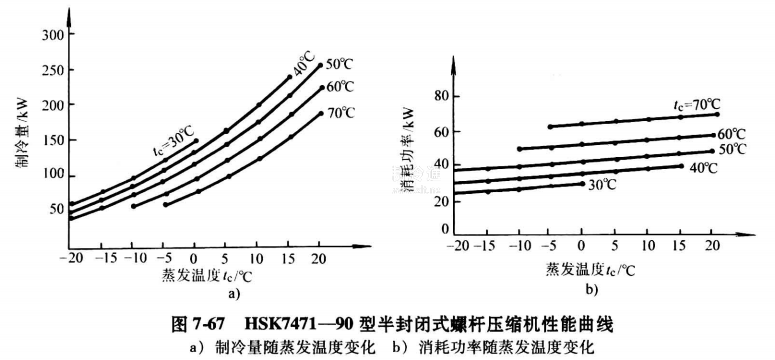

圖7-66示出HSK74型半封閉式螺桿壓縮機斷面圖。圖7-67示出11SK747 1-90型半封閉式壓縮機性能曲線,制冷劑為R134a,排氣量為250m3/h,轉速為2900r/min。
