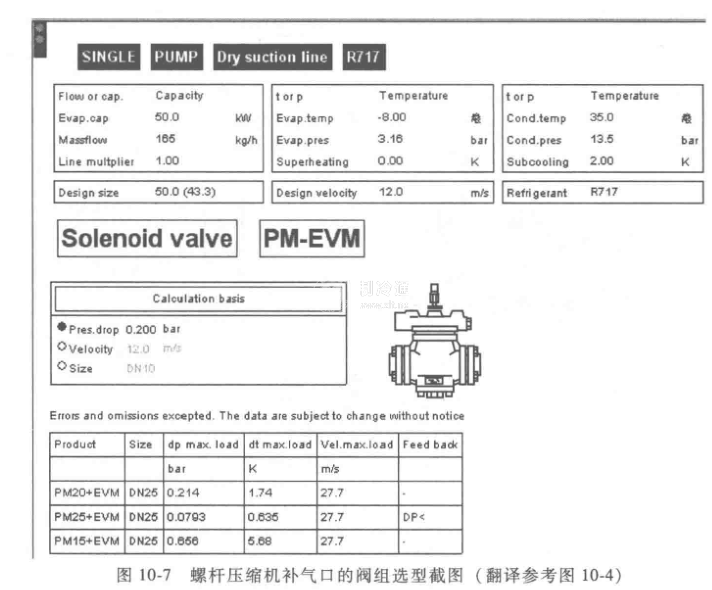

有兩臺螺桿壓縮機需要設置補氣管以及閥組的連接。補氣管的作用相當于抽取閃發氣體的小型壓縮機。這一系列的連接包括：單向閥(防止在停機時被其他壓縮機的補氣管把壓縮機內的潤滑油抽走)、過濾器(防止雜物進人壓縮機)、與這臺壓縮機補氣管連接的經濟器的供液壓力控制閥(即電磁主閥PM3+CVP閥前壓力控制導閥+EVM開?？刂齐姶砰y)，以及一系列閥門前后的截止閥。在這種選擇中，主要是選取供液壓力控制閥以及單向閥。在選型軟件的壓縮機的吸氣口上輸入所需要的參數，如補氣負荷、補氣溫度等(圖10-7)。

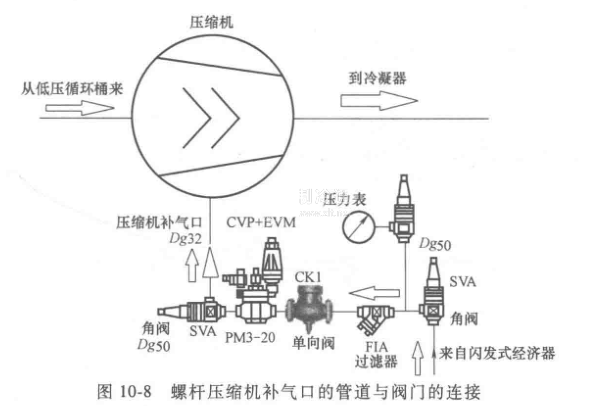

    根據選型軟件的計算選擇，可以得出螺桿壓縮機補氣口的管道與閥門的連接系列做法，如圖10-8所示。
