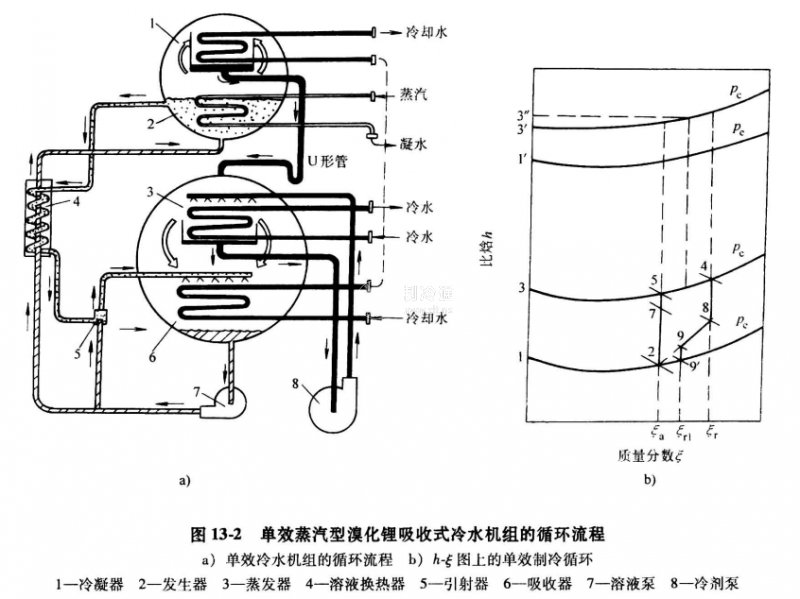

稀溶液在發生器中的發生過程 在圖13-2b上的過程線為7-5-4。發生器中的壓力為冷凝壓力pc，流入發生器的稀溶液所處的狀態點7為過冷態。稀溶液被傳熱管簇內的蒸汽加熱到冷凝壓力Pc下的平衡點5后開始沸騰;在發生器的出口處，溶液濃縮到狀態點4,成為濃溶液。因此，過程線7-5為預熱過程，5-4為發生過程。發生過程產生的冷劑蒸汽為冷凝壓力Pc下的過熱蒸汽，其狀態點為3",其溫度取為狀態點5和狀態點4的溫度平均位。

濃溶液經溶液換熱器的冷卻降溫過程 在圖13-2b上的過程線為4-8。由發生器流出的濃溶液進入溶液換熱器的殼程，被管程中來自吸收器的稀溶液冷卻到狀態點8,其溫度降低，但其質量分?jǐn)?shù)保持不變。

濃溶液和稀溶液在進入吸收器之前的混合過程 在圖13-2b上的過程線為2-8-9。吸收器為噴淋式結構。為了保證吸收器的傳熱管簇被噴淋的溶液充分覆蓋，通常將來自溶液換熱器的濃溶液(狀態點8)和一部分來自吸收器的稀溶液(狀態點2)混合后噴淋到吸收器的傳熱管簇上。如圖13-2a所示，混合過程是在引射器5中進行的。混合溶液的狀態點9，位于狀態點2和狀態點8的連接線上。如為濃溶液直接噴淋，則無此過程。
