常見的雙效蒸氣型溴化鋰吸收式冷水機組的結構型式有三筒型和雙筒型兩種類型。此外，大容量機組或第二類熱泵機組還采用多筒結構。

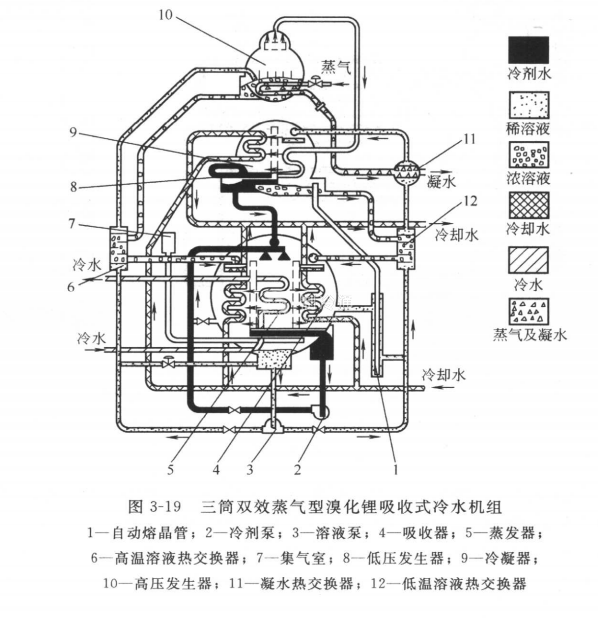

圖3-19所示為一種三筒雙效蒸氣型溴化鋰吸收式冷水機組，在上方的一只筒體內布置高壓發生器;另一只筒體內布置成左右排列的低壓發生器和冷凝器。在下方的筒體內，蒸發器布置在中間，兩個吸收器分列在兩旁。高壓發生器采用沉浸式結構，低壓發生器、蒸發器和吸收器采用噴淋式結構。溶液按并聯回路流動，即從吸收器流出的稀溶液.由溶液泵經高溫和低溫溶液熱交換器回?zé)岷笸瑫r(shí)送入高壓和低壓發生器，分別加熱濃縮后成為濃溶液，然后在兩個吸收器的傳熱管簇上直接噴淋并吸收來自蒸發器的冷劑蒸氣。機組采用二臺屏蔽泵。冷劑水泵用于蒸發器中冷劑水的噴淋循環。溶液泵則將稀溶液分成二路由吸收器送往發生器:一路經高溫溶液熱交換器送人高壓發生器;另一路經低溫溶液熱交換器和凝水換熱器送入低壓發生器。冷卻水按并聯回路流動，即同時經過冷凝器和吸收器帶走熱量。

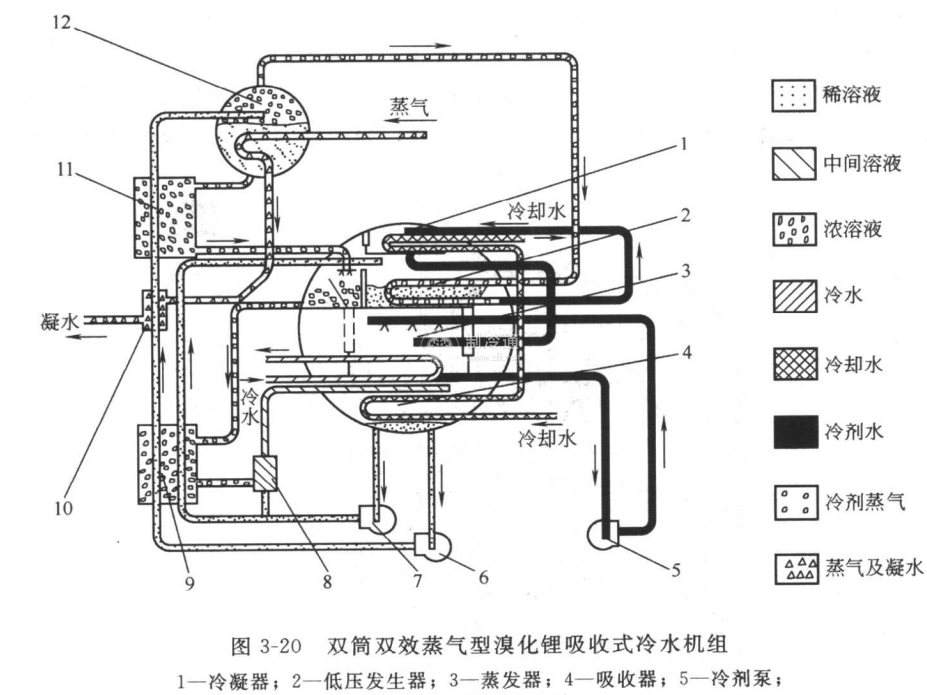

圖3-20所示為一種雙筒雙效蒸氣型溴化鋰吸收式冷水機組，在上方的筒體內布置高壓發生器;在下方的筒體內，低壓發生器和冷凝器并列布置在上方，蒸發器和吸收器則上下布置在下方。溶液按串并聯回路流動。溶液泵則將稀溶液分成二路由吸收器送往發生器:一路經低溫溶液熱交換器、凝水熱交換器和高溫溶液熱交換器送入高壓發生器;另一路經低溫溶液熱交換器送人低壓發生器。由高壓發生器流出的中間濃度的溶液進入低壓發生器;由低壓發生器流出的濃溶液在引射器中與來自吸收器的稀溶液混合后在吸收器的傳熱管簇上噴淋。冷卻水采用串聯形式。機組采用二臺溶液泵:一臺溶液泵用于將稀溶液送入高壓發生器;另一臺溶液泵用于將稀溶液送人低壓發生器和引射器。
