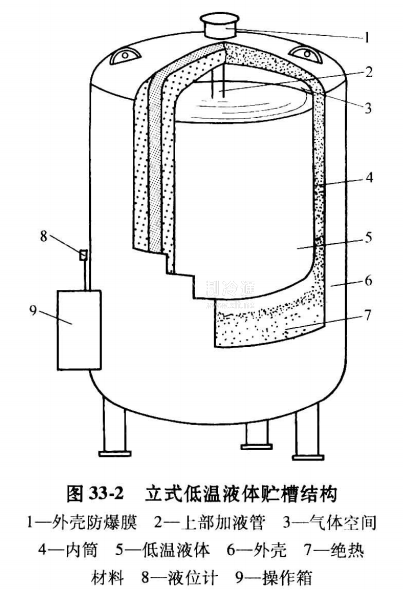

低溫液體貯槽與小型低溫壓力容器相比,有較大的貯存容量,通常用于供氣站貯存液態氣體。隨著工業氣體產品向液體產品轉化的發展和液化石油氣、液化天然氣工業的發展,以及化學工業的發展,低溫液體貯槽的生產規模、產品種類和產品規格正日益擴大。圖33-2所示為立式低溫液體貯槽結構。
常用的液態氧、氮、氫貯槽,按安裝方式有立式和臥式之分;外形結構有圓柱形和球形兩種;除特定的使用需要以外,常見的工作壓力有0.4MPa,0.8MPa, 1.6MPa三種規格;絕熱型式主要為真空粉末結構,也有采用高真空多層絕熱結構的。由于高真空多層絕熱結構成本較高,尚未形成大批量的定型產品。真空粉末絕熱低溫液體貯槽的結構和工藝相對比較簡單,已形成較大規模的生產能力。
根據固定式真空粉末絕熱型液氧、液氮貯槽蒸發率的優劣,有關標準對蒸發率指標進行了等級劃分。
