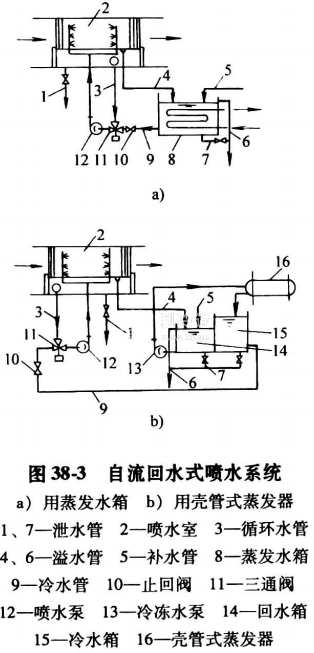

如果制冷機的蒸發水箱比噴水室底池低，則回水可靠自流回到蒸發水箱。在蒸發水箱冷卻后的冷水，再用水泵供給噴水室使用(見圖38-3)。這種方案的水系統很簡單，而且也較經濟。

如果制冷系統用的是殼管式蒸發器，則應另設冷凍水箱和回水箱。容積較大的冷凍水箱可起蓄冷作用，以保證不間斷地向噴水室供應冷凍水。這時，蒸發器的位置可以在噴水室底池之上，也可以在噴水室底池之下。

2.壓力回水方式

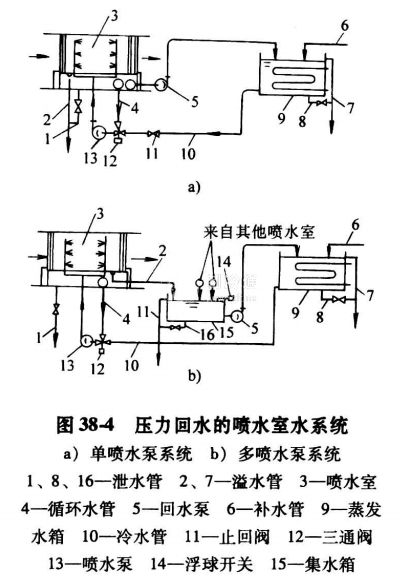

如果蒸發水箱高于噴水室底池，則不能靠自流方式回水。這時需另設回水泵，將噴水室的回水打回蒸發水箱(見圖38-4)。

如果幾個噴水室共用一套制冷系統，可以采用集中的回水泵。為此要增設一個低位的集水箱，使各噴水室的回水均能自流到集水箱，再用一個回水泵打到蒸發水箱(見圖38-4b)。這時，回水泵的開、停，可由水池水位通過行程開關自動控制。選用的回水泵流量應大于各噴水室的最大回水量之和。

噴水室的水泵一般僅設置一個，但也可設置大小不同的兩個。因冬季加濕時，不需要很大的噴水量，如另設一臺小泵，則可節約電能。噴水溫度的調節可使用電動三通閥自動進行。水系統中的止回閥，主要用來防止停泵時，高位水箱的水向低位水池自流，最后從溢流管流入下水道，引起冷水的無益流失。如有與泵聯動的自動關閉閥門，也可以代替止回閥，而且它比止回閥更可靠。

閉式水系統，冷凍水或熱水在系統中密閉循環，不與大氣相接觸，僅在系統最高點設置膨脹水箱。這種管路系統不易產生污垢和腐蝕，系統簡單，由于不需要克服系統靜水壓頭，水泵耗電量較小。
