近年由于家用變頻空調器的帶動,電子膨脹閥應用量迅速增長。目前在冷藏箱、冷柜中開始應用,用量增加很快。我國采用的電子膨脹閥由于空調、冷柜價格競爭的需要,均采用步進電動機驅動的電動式電子膨脹閥。批量最大的是500脈沖的電子膨脹閥;浙江三花股分公司、上于春暉智控公司、上海俊樂制冷自控元件公司的DPF系列均為此類型。
在控制精度要求較高的場合,也要求使用脈沖數更高的步進電動機驅動電子膨脹閥,如上海俊樂制冷自控元件公司的DPF-J型2000脈沖電子膨脹閥。

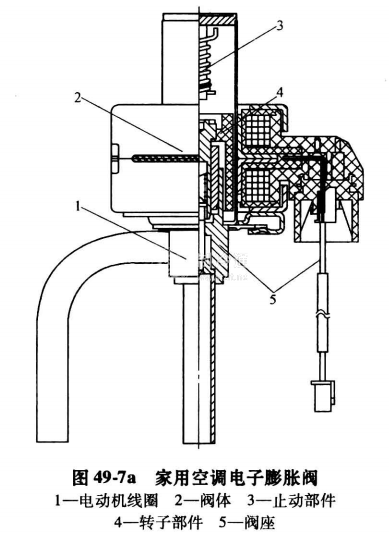

家用空調電子膨脹閥如圖49-7a所示。家用空調電子膨脹閥由PM型步進電動機線圈1和帶有磁性轉子的閥體2組成。其中閥體由閥座5、轉子部件4和止動部件3三部分組成。其工作原理為:電子控制器發出驅動信號,使步進電動機的轉子旋轉,通過螺紋的傳動,將轉子的旋轉運動轉化為閥針的軸向運動,通過閥針不同位置調節閥口通流面積,從而在系統中起到調節制冷劑流量的作用。
