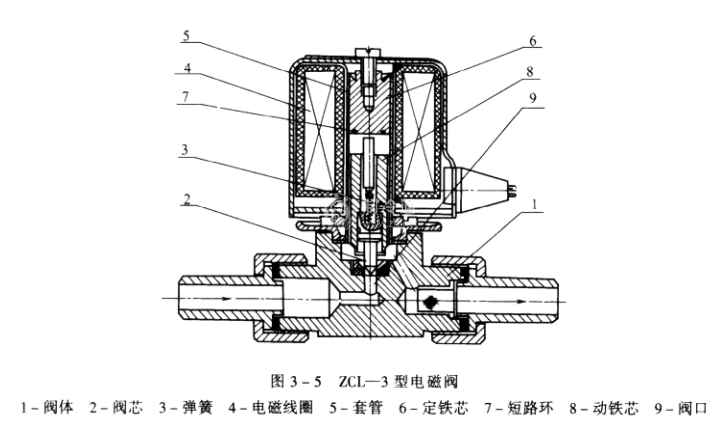

ZCL-3型電磁閥是用電磁力直接啟閉閥口的直動式閥門，通徑為3mm.結構如圖3-5所示。

電磁閥上半部分為電磁線圈部分.線圈是山高強度漆包線繞成的，線圈功率為10W(也有8W的);下半部分為閥體，閥體用隔磁導管將制冷工質封閉，動鐵芯可在導管內上下移動。動鐵芯采用軟磁不銹鋼材料制成，閥芯為反磁材料，鉚在動鐵芯上。閥口材料采用聚四氟乙烯。

ZCL-3的工作原理是:線圈通電，線圈即產生磁場，將動鐵芯吸起，并帶動閥芯下移，閥口開啟;線圈斷電，磁場消失，動鐵芯靠自重和彈簧力的作用帶動閥芯落下，閥口關閉。

由于這種電磁閥的閥芯靠動鐵芯的重力和彈簧力關閉，因此要求垂直安裝，以免閥芯被卡住而造成失誤;并且要注意閥體上的箭頭應與管路中工質的流向一致。
