蒸氣壓縮式制冷機中，除離心式制冷機外，制冷劑都要與壓縮機潤滑油充分接觸，兩者的溶解性對系統中機器設備的工作和系統的流程設計都有影響。

制冷劑與油的溶解性分為有限溶解和完全溶解兩種情況。完全溶解時，制冷劑與油混合成均勻溶液。有限溶解時，制冷劑與油的混合物出現明顯分層。一層為貧油層(富含制冷劑);另一層為富油層(富含油)。

因溶解度與溫度有關，所以有限溶解與完全溶解可以相互轉化。圖3-3示出制冷劑的溶油性臨界曲線。圖中曲線包圍的區域?yàn)橛邢奕苡蛥^(qū);曲線上方為完全溶油區。例如:R22與油的混合物，含油濃度20%,溫度為18℃，該狀態處于圖中A點，在臨界曲線之上，因而混合物是互溶的，不出現分層。但若溫度降到-5℃，如圖中B點所示，B狀態進入有限溶油區，液體混合物將出現分層。過B點作水平線與臨界曲線有兩個交點B'和B"它們所對應的橫坐標值分別代表了貧油層中的油質量分?jǐn)?shù)和富油層中的油質量分?jǐn)?shù)。

氨與油是典型的有限溶解。氨在油中的溶解度不超過1% （wt）。氨比油輕，混合物分層時，油在下部，可以方便地從下部將油引出(回油或放油)。

氟里昂制冷劑若溶油性差，會帶來種種不利。因?yàn)榉锇阂话愣急扔椭?，發生分層時，下部為貧油層。對滿液式蒸發器，油浮在上面，造成機器回油困難;另外，上面的油層影響蒸發器下部制冷劑的蒸發。對干式蒸發器，因?yàn)橹评鋭┦窃诠軆?nèi)沿程蒸發的，靠制冷劑氣流裹挾油滴回油，回油情況好壞取決于氣流速度和油鉆性。制冷劑溶油越充分，越容易將油帶回壓縮機。對壓縮機，運行時曲軸箱處于低壓高溫，制冷劑在油中含量低;停機時.油池中制冷劑含量增多，出現分層，下部為貧油層;再開機時油泵吸人貧油液體，使壓縮機供油不充分，影響潤滑，因而氟里昂制冷機中要求采用與制冷劑互溶性好的潤滑油。傳統氟里昂(R12,R22)的冷凍機油為烷基苯油，這類油對不含氯的氟里昂制冷劑(HFC類)的溶解性很差，因此，在更新制冷劑的同時也必須更新潤滑油。有關新冷凍油的研究表明：與HFC類制冷劑的互溶性以酯類潤滑油(Ester)最好;其次是聚烯醇類潤滑油(PAG)和氨基油。

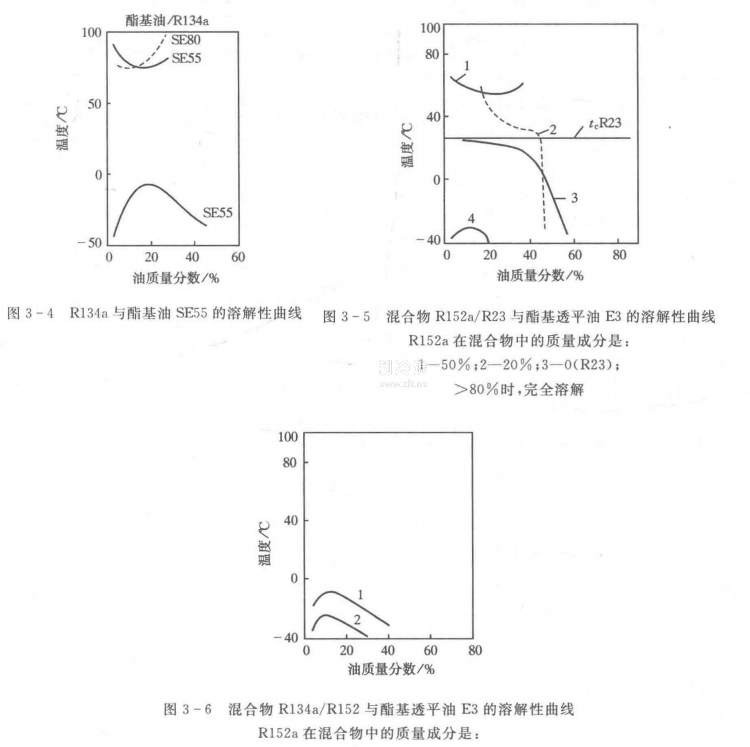

圖3-4是制冷劑R134a與酯基油SE55的溶解性曲線，可以看出，在高溫區和低溫區各有一個有限溶油區。圖3-5給出二元混合物R152a/R23與酯基透平油E3的溶解性。當混合物中R152a的含量超過80%時，能夠與油完全溶解;隨著R152a含量的減少，混合物與油的互溶性變差。圖3-6示出R134a與酯基透平油E3的溶解性以及在R134a中添入R152a對溶油性的改善。
