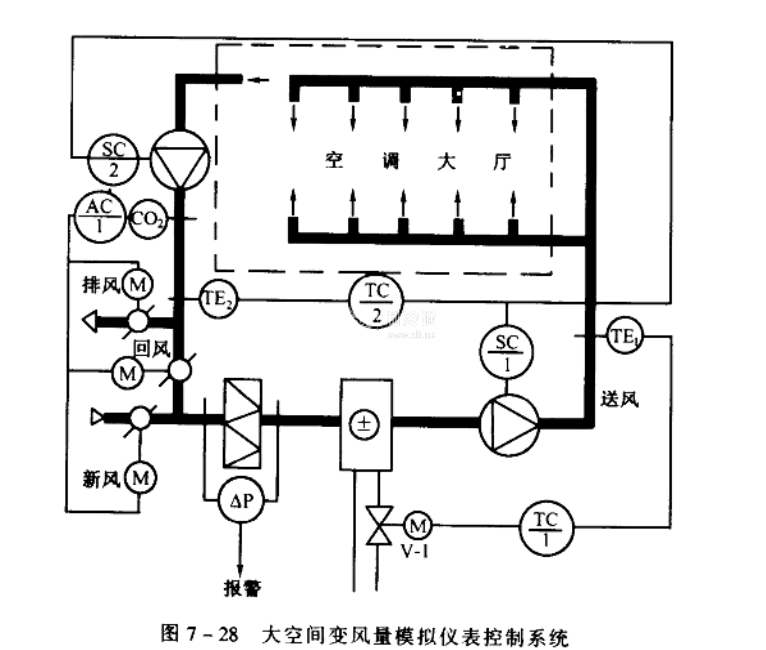

由一組空氣處理機給一單室大空間建筑物供風，可采用風機變頻調速，改變送風量，以補償室內冷(熱)負荷的變化。圖7-28是其自動控制的一例。

由送風溫度傳感器TE-1測量送風溫度，將信號送到溫控器TC-1, TC-1控制冷、熱水電動調節閥V-1改變冷水或熱水的流量，以補償外部氣象條件的變化，維持送風溫度恒定。

TE-2傳感器測回風溫度，即測量被調房間內的平均溫度，將信號送至調節器TC-2,TC-2輸出與偏差信號成PID關系的標準電信號，用來控制變頻調速器SC-1及SC-2,改變送、回風機的轉速調節風機的風量，用以補償室內負荷的變化，恒定室內溫度。

空氣品質控制仍由CO?變送器及其控制器，調節新、回、排風閥的開度來實現。

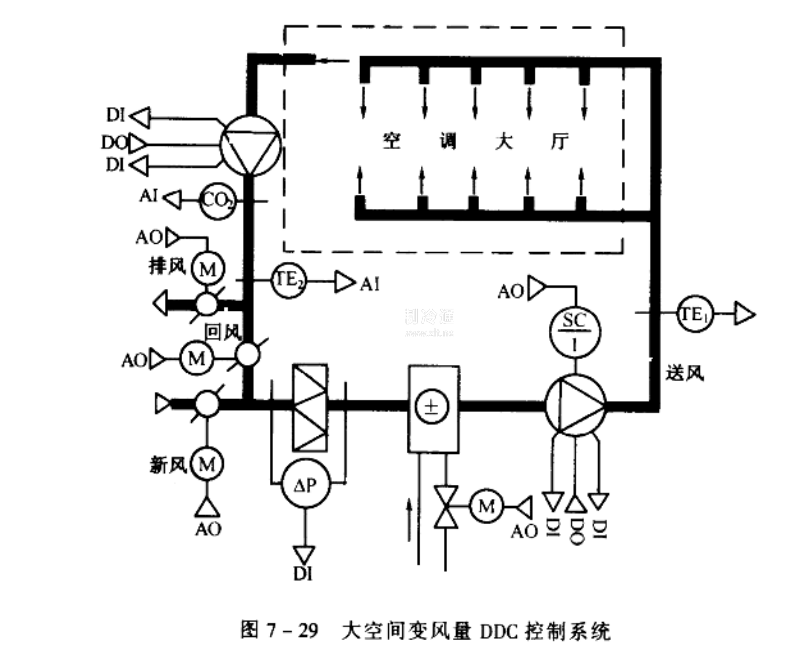

大空間變風量空調系統的DDC控制見圖7-29。
